Outillage dans un atelier de Chaudronnerie Industrielle

Afin de pouvoir fabriquer les pièce, il est nécessaire de connaître le nom des outils.

Les compas sont très utiles pour tracer des cercles, chercher des milieu de segment, partager un angle, ...

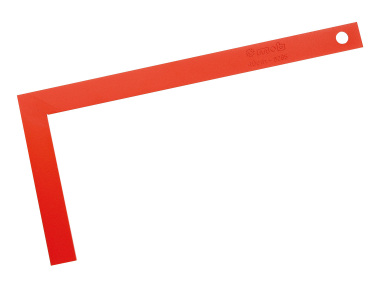

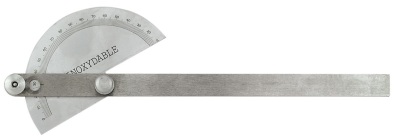

A chaque utilisation son équerre, en général en acier inoxydable, de précision, elle permet le traçage ou le contrôle

Pour mesurer, ou pour tracer, les trusquin sur pied ou "de métallier" permet de mesurer ou tracer sur la tôle

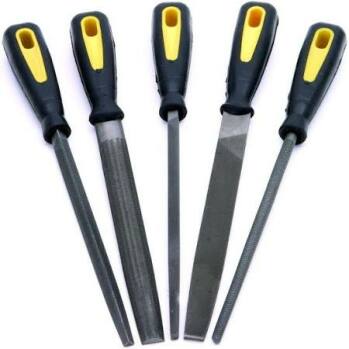

Les limes permettent la finition d'un travail de précision. En fonction de la forme, chaque lime a son utilisation

Le papier abrasif permet de réaliser un traitement de surface superficiel.

Dans un atelier de chaudronnerie, métallerie, il est souvent utilisé sur des accessoires de machines portative (meuleuse d'angle, ponceuse, ... ) ou stationnaire (tank à meuler par exemple).

Tous les papiers ne se valent pas, et en fonction du type d'abrasif présent sur le support (bande, disque, ou papier), un point important est le "grain" du produit. Le chiffre indique le nombre de grains par cm².

En effet, plus le nombre indiqué est élevé, plus il y a de grains au cm² et donc, plus l'abrasif est fin

Au contraire, plus le nombre indiqué est faible, plus il y a de gros grains au cm², et plus l'abrasif est gros.

Les pinces ont des fonctions différentes :

- la pince multiprise sera utilisé pour desserrer ou maintenir un objet. Rapidement adaptable, elle permet une utilisation rapide et efficace.

- la pince coupante permet de couper le métal d'apport lors des opération de soudage MIG / MAG

- la tenaille permettra de couper les grosses section de fil, câble, ou petite section de laminé.

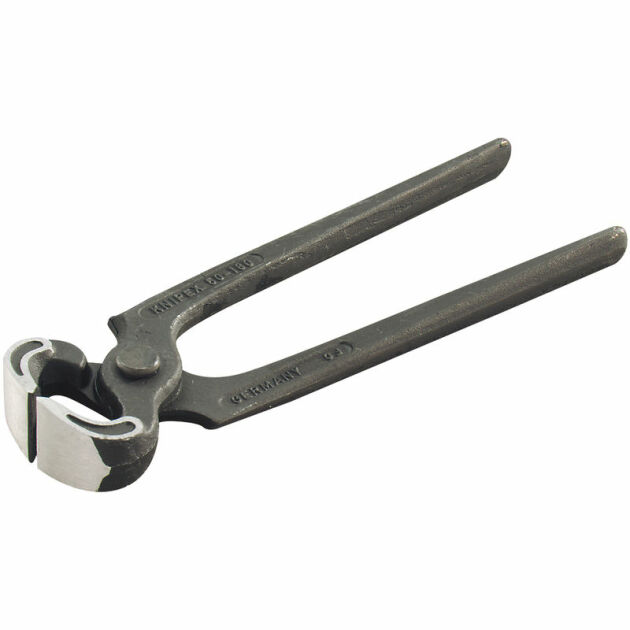

Pince multiprises	Pince coupante	Tenaille

Les pinces étaux permettent le serrage des pièces, et à chaque utilisation , son type de pince.

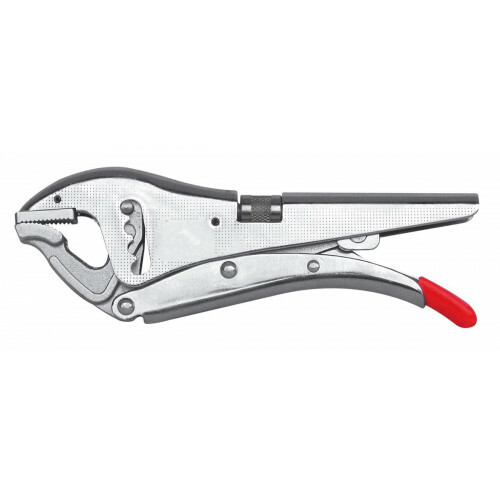

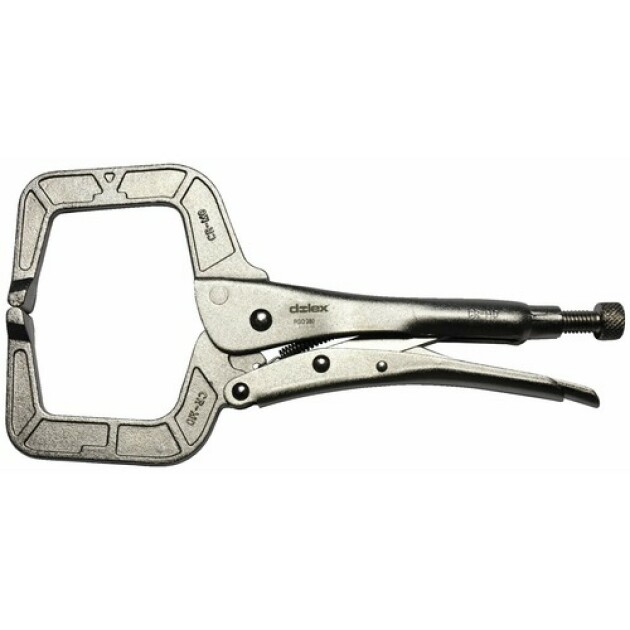

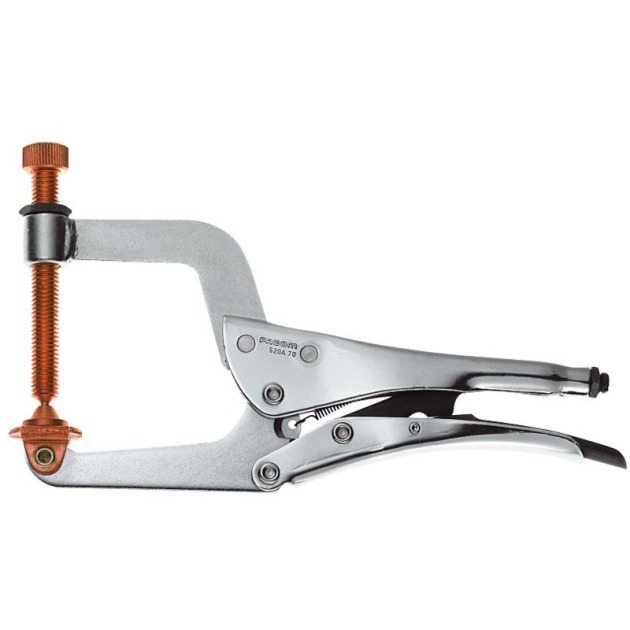

.... becs courts	..... becs longs	..... serre joints	... pour soudure

La forme des marteaux permettent le travail des métaux en feuille. Ils permettent de déformer la tôle pour obtenir un résultat précis. En fonction de la forme, le résultat obtenu sera différent.

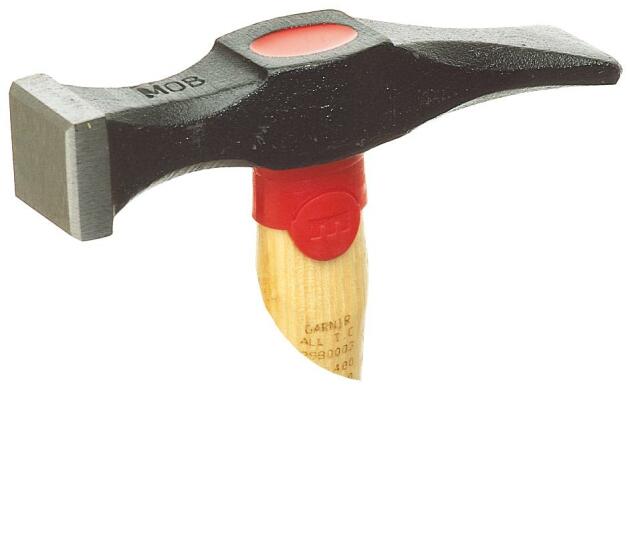

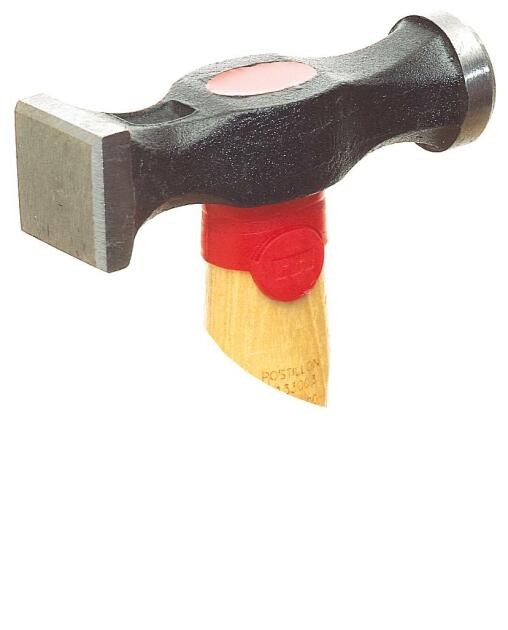

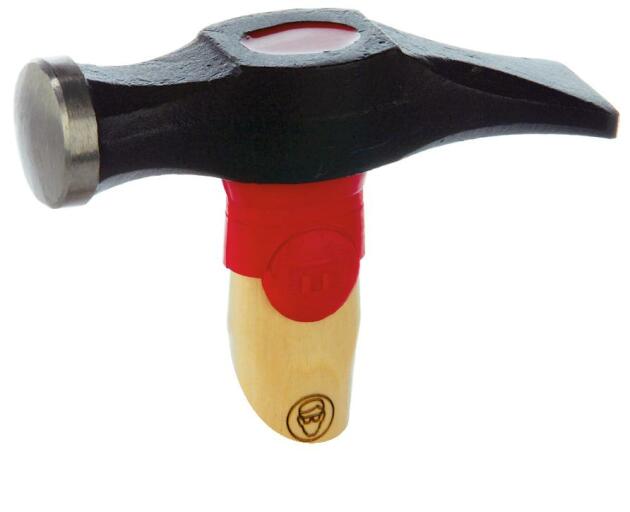

Marteau postillon	Marteau à garnir carré	Marteau à garnir rond

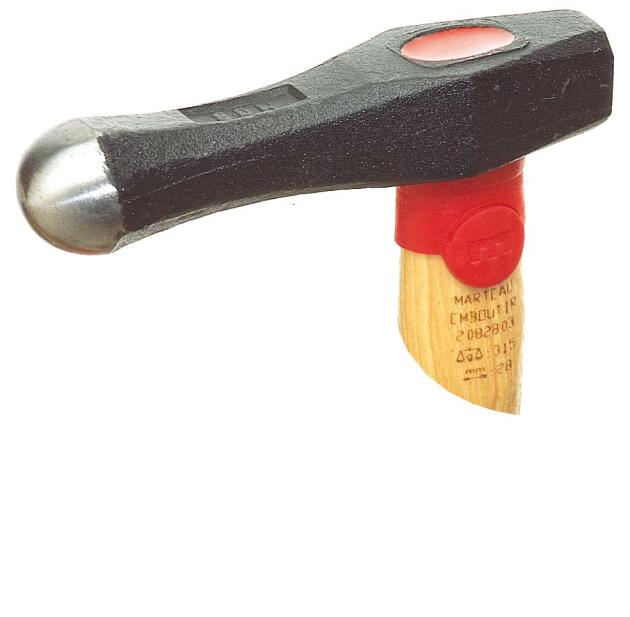

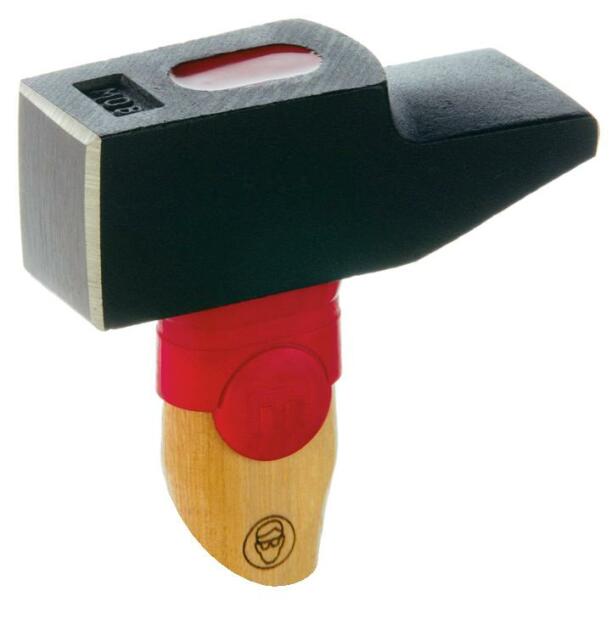

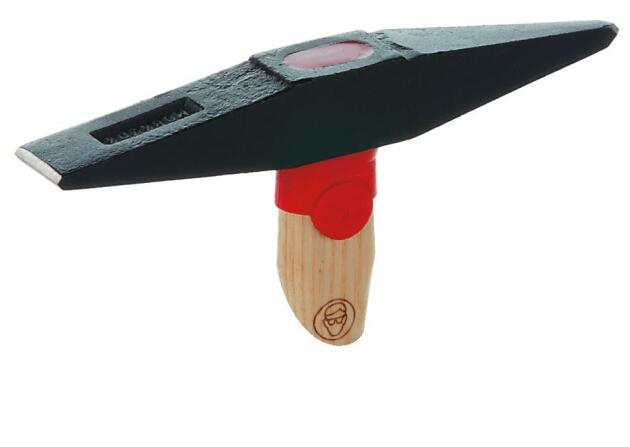

Marteau à emboutir	Marteau rivoir (mécanicien)	Marteau à piquer (soudure)

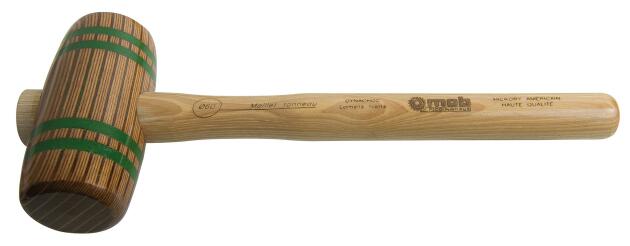

En bois ou en caoutchouc, les maillets permettent la rectification, le travail des pièces en douceur, sans marques :

- la massette sera utilisé pour le réglage d'outillage, le calage de pièce ou la mise en position

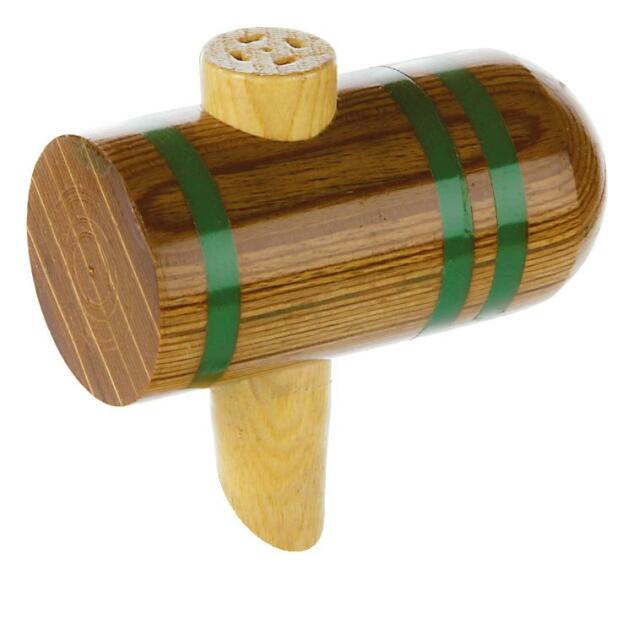

- les maillets en bois seront utilisés pour déformer la tôle sous l'effet d'un choc.

Pour repérer, découper, ou réaliser une étape de finition, les outils de frappe sont à utiliser à l'aide d'un marteau.

On utilisera le pointeau pour réaliser un repérage sur tôle de point de traçage (repérage de trou en perçage ou poinçonnage) mais également en vue d'un traçage par compas. Il existe deux type de pointe : 60° (perçage / poinçonnage) et 90° (repérage)

- le burin et la bédane pourront découper la tôle ou supprimer les projections de métal en fusion après une opération de soudage.

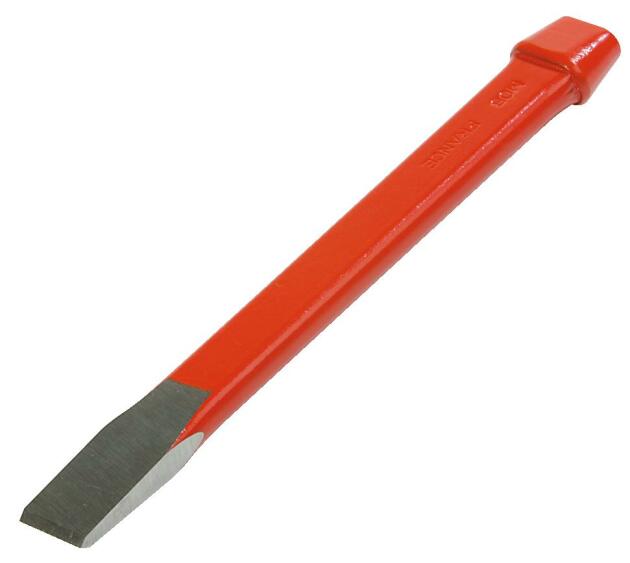

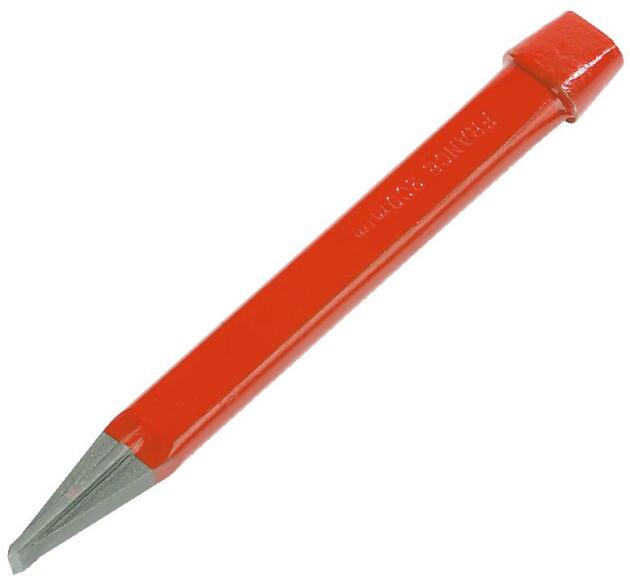

Pointeau	Burin	Bédane

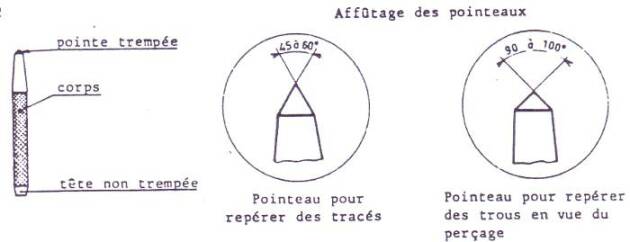

Détail sur le pointeau :

Pour réaliser un bon coup de pointeau, il faut frapper fermement sur le pointeau en 1 seule fois.

Pour un débit à la main, la scie à métaux permet une découpe rapide d'une pièce de petite section.

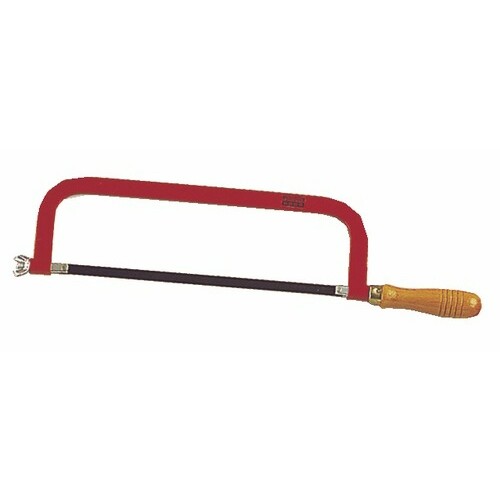

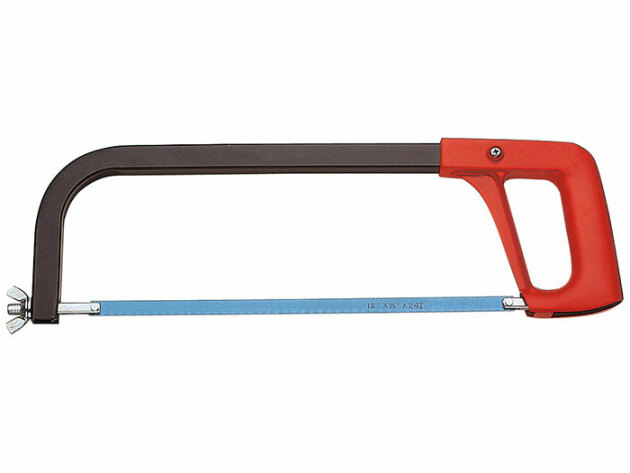

Scie à métaux, monture plate	Scie à métaux, monture tubulaire

Utile pour le serrage entre 2 pièces, les outils de serrage permettent le positionnement des pièces entres elles.

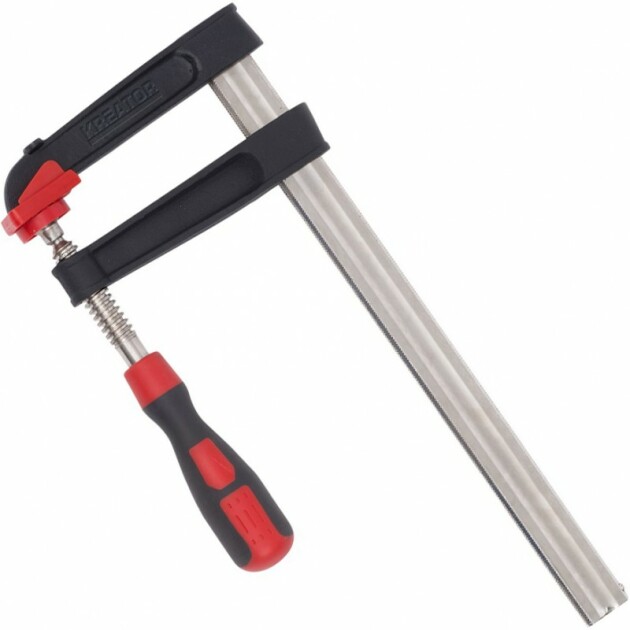

Serre joint	Serre Joint longue portée	Presse en C
